一、產品用途

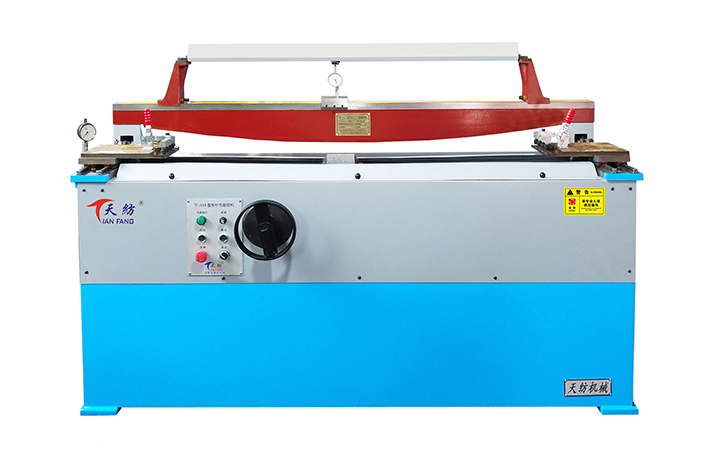

TF-368磨蓋板針布機以國際先進的磨蓋板針布機及國內原有機型，根據目前蓋板針布實際磨礪的需要，獨特設計而成的磨礪蓋板針布專用機械。具有磨礪效率高、精度高、運轉平穩之優點，針布表面差異小等適合各種踵趾差的蓋板針布的特點。該機以蓋板鐵骨、鋁骨兩端踵趾曲面為定位基準，使加工基準和使用基準重合。

二、主要技術參數

2.1 適用蓋板寬度：33.3mm；

2.2 適用蓋板工作幅度：37”-45” (蓋板長度940-1500mm可選);

2.3 適用蓋板踵趾差： 0.56 mm、0.90 mm（可定制）；

2.4 磨頭移動速度： 0~1520 mm/min；

2.5 磨頭轉速：1350r/min，磨頭直徑：200 mm；

2.6 拖板往復動程：168 mm，往復速度：23.5次/min；

2.7 每次磨礪根數：4根；

2.8 電源：380V 50Hz;2.9 裝機功率：1.18KW;

　(1、拖板往復電機0.75KW 　 2、砂輪移動電0.06KW； 砂輪外轉子電機0.37KW; )

三、機床性能特征

3.1 砂輪電機采用高精度外轉子電機。電機砂輪一體，占用空間小、運轉平穩和噪音小；

3.2 砂輪移動和拖板移動均采用車床專用高精度導軌。砂輪和拖板移動平穩、精準；

3.3 砂輪采用大氣孔砂輪。使磨削光潔度和鋒利度得到提高，便于散熱和不損傷針尖；

3.4 磨礪蓋板時的定位基準和蓋板實際裝機時的定位基準相同。極大的提高了蓋板磨礪可靠性和批量磨礪蓋板穩定性；

3.5 由于機床采用了合理布局、高效砂輪磨頭和選用高精度專業部件，極大的提高了機床的穩定性和磨礪效率；
